(C) Казаков Я. А., 10.12.2002, 23.01.2016

Особенности жёстких дисков с форм-фактором 2.5" (HDD для применения в мобильной аппаратуре)

Примечание: некоторая информация из представленного обзора безнадёжно устарела, так как 13 лет для Hi-Tech являются колоссальным сроком. Для адаптации к сегодняшним реалиям (2016 г. — Прим. авт.) мы сделали необходимые добавления и пояснения тёмно-синим шрифтом.

Двухдюймовые жёсткие диски (в простонародии — винчестеры), о которых пойдёт речь в данном обзоре, вы наверняка уже видели или являетесь счастливым его обладателем. Как и любое другое высокотехнологичное изделие, эти винчестеры имеют свои особенности, которые мы постараемся здесь рассмотреть, так как залог долгой и безотказной работы любого изделия — правильная его эксплуатация. Освещёность тем, связанных с техническими аспектами HDD, на приемлемом уровне практически отсутствует в электронных СМИ (ситуация, конечно же, поменялась — информации можно найти довольно много, особенно на специализированных форумах, проблема только в её разрозненности), и, как следствие, наш сервисный центр уже имеет статистику, согласно которой довольно весомая доля неисправностей мобильных HDD возникала из-за неумелых действий пользователя. Сейчас львиная доля из этой статистики приходится на случаи, когда пользователи проявляют банальную неаккуратность в обращении — роняют внешние диски при переносе (либо их «смахивают» со стола коты или маленькие дети), сильно хлопают крышкой ноутбука (а система, при этом, ещё не до конца завершила работу, и головки диска ещё не запарковались на внешнюю рампу) и так далее. Мы будем рады, если в этом обзоре вы найдёте для себя хотя бы небольшую часть информации, которая до этого была вам, возможно, не известна.


Введение

На настоящий момент существует довольно много разновидностей и моделей жёстких дисков с форм-фактором 2.5". За названием этого форм-фактора в компьютерной сфере прочно закрепился жаргонизм — «ноутбучные». Выпускают их следующие фирмы-производители:

IBM — Трансформировалась в Hitachi, которую, в свою очередь, потом купили Toshiba и WD. В настоящее время жёсткие диски не производит.
Hitachi (полное название — Hitachi Global Storage Technologies, HGST) — старые, или, как ещё говорят, Native-хитачи 2.5" уже давно «вымерли» и им на смену пришёл довольно большой спектр моделей с архитектурой, заимствованной от IBM. 08.03.2012 был выпущен пресс-релиз, где сообщалось, что компанию HGST купила Western Digital Corporation. Несмотря на это, на официальном сайте HGST был представлен актуальный список продуктов (включающий даже модели на 10 Терабайт и более), которые выпускались именно под маркой Hitachi в течение последующих лет. В списке присутствуют как 2.5", так и 3.5" модели. В 2018 году сам бренд (вместе с сайтом) перестал существовать, и все наработки окончательно перешли в Western Digital.
Seagate — представлен достаточно большой спектр моделей. Присутствуют и гибридные накопители — со встроенной NAND-памятью. Seagate является одним из самых мощных брендов в HDD-индустрии. Первый мобильный диск формата 2.5 дюйма эта компания выпустила в 1990 году.
Quantum — из 2.5" накопителей была известна только одна модель на 850 Мегабайт в «утолщённом» форм-факторе, семейство Europe. В настоящий момент не существует, куплена Maxtor-ом. Maxtor после этого так и не произвёл ни одного 2.5" диска.
Maxtor — в настоящий момент диски 2.5" не производит (хотя и производила их во времена, когда в ходу были объёмы на 120–400 Мегабайт). Куплена компанией Seagate.
Fujitsu — на настоящий момент покинула рынок IDE HDD 3.5". Какой-то период времени эта компания не выпускала диски 3.5" в Desktop-сегменте (последним таким диском был Fujitsu MPG, на котором фирма «обожглась», допустив просчёт в конструкции главного процессора — ASIC), но спектр моделей 2.5" был достаточно широким — объёмом от 4 до 500 Гигабайт. Моделей на 500 Гигабайт выпущено, на настоящий момент, две — это MJA2500BH в классическом формате (9.5 мм толщиной) и MHZ2500BT в «утолщённом» формате (12.5 мм, см. ниже), имеющая 3 пластины и 6 головок. Если говорить про линейку 2.5" от Fujitsu в целом, то выпуск был либо не массовым, либо не для России, потому что диски этого бренда встречаются в продаваемых устройствах (да и отдельно, в магазинах) крайне редко. В настоящее время периодически встречаются в продаже недавно выпущенные диски 3.5" с интерфейсом SCSI и SAS. В любом случае, ситуация лично нам до конца не ясна — на официальных сайтах Product-list не представлен.
Western Digital — Одна из старейших компаний-производителей, была основана в 1970 году. Начала производить диски 2.5", начиная с объёмов около 40–60 Мегабайт. Одна из первых перешла на «утолщённый» форм-фактор накопителей помимо штатной 9.5 мм толщины — 12.5 мм (при достижении объёма в 1 Терабайт, количество дисковых пластин — три, вместо штатных двух) и 15 мм (модели на 1.5 и 2.0 Тб, количество дисковых пластин уже четыре). Примерно в то же время производство «утолщённых» 2.5" моделей подхватила и Seagate, выпустив достаточно популярную модель FreePlay (внутреннее название семейства — Sentosa) объёмом 1.5 Терабайта, которая имела в своём составе восьмиголовый БМГ. Модель устанавливалась только во внешние накопители с USB-адаптером.
Toshiba — Выпускает диски 2.5", начиная с объёма 1440 Мегабайт. Последняя «родная» (native Toshiba) модель была объёмом 750 Гигабайт. Дальнейшее семейство со старшей моделью MQ01ABD100 (1 Терабайт, 4 головки) получило незначительные изменения в архитектуре, изменения в кодировке моделей и возможность, наконец-то, реализовать USB-мост на плате электроники для установки накопителя во внешний бокс, который состоит только из пластикового корпуса с защёлками — без дополнительного USB-SATA конвертора, выполненного в виде отдельной небольшой платы. До этого все 2.5" модели имели только SATA разъём, хотя например, у того же WD модели со встроенным USB появились несколькими годами ранее — тогда разъём был ещё обычный mini-USB 2.0. Тошиба сделала, разумеется, сразу 3.0 интерфейс. Что касается дисков 3.5" формата, то примерно в это же время начался выпуск моделей, которые уже представляли из себя некий гибрид с Hitachi, после их покупки Тошибой. Архитектура у таких накопителей полностью соответствует архитектуре Hitachi — например, модель DT01ACA100 почти полностью соответствует программной архитектуре Hitachi HDS72010DLE630. Для пытливого читателя это вряд ли будет откровением — достаточно завизировать внешний профиль гермоблока и конструкцию платы электроники, и сразу станет понятно, что они очень похожи. При этом, кстати, у Toshiba на наклейке могут вообще отсутствовать какие-либо упоминания о фирме-родоначальнике.
Samsung — модель с минимальным объёмом, известная нам в форм-факторе 2.5" — это MP0201H на 20 Гигабайт, естественно, с интерфейсом IDE. Спектр моделей был довольно широк и включал в себя модель на 640 Гигабайт — HM641JI. Дальнейшее увеличение объёмов происходило уже под брендом Seagate, после того, как последняя поглотила Samsung. Примечательно, что на лэйбле накопителя (его основной наклейке с маркировками) вот уже долгое время красуется логотип и наименование Samsung тоже (видимо, покупка компании происходила с «особенностями»), из-за чего в прайсах магазинов эти диски представлены как Seagate-Samsung. По внутренней архитектуре они остались Самсунгами.

Все вышеперечисленные фирмы, как нетрудно заметить, специализируются и на массовом выпуске 3.5" дисков. Также диски 2.5" производили в своё время и такие фирмы, как Conner Peripherals и множество других мелких фирм, например Integral, которая известна своей единственной моделью "Platinum" на 1 GB. Существовал даже накопитель под названием VolzhStor, объёмом 42 Мб — производился он в 1991 году в г. Волгограде, а курировала разработку американская компания UniStor. В оригинале эта модель была разработана компанией Prarie Tek, расположенной в Longmont, Colorado. История с этим диском интересна тем, что с ней были связаны глобальные политические планы США. Суть будет ясна читателю из фрагмента одной интересной публикации на языке оригинала. Материал был опубликован 27.04.1992 неким Mark Veverka:

"As Mr. Yeltsin's government began to dismantle the government-controlled economic system, a team of 18 UniStor engineers from the United States continued its fast-track plans to convert a former Soviet nuclear-missile factory into an assembly plant for 2.5-inch computer disk drives".

Каково, а? Однако идём дальше...

Самая маленькая ёмкость дисков 2.5", известная нам — это 20 MB. Самая большая ёмкость дисков 2.5", с которой мы встречались — это 4 ТB. Время летит, и это — не предел...

Существуют также и диски ещё меньшего форм-фактора — 1.8". Применяются они, в основном, в портативных видеокамерах и нетбуках. Мы встречались с объёмами от 30 до 120 Гигабайт. Если диск IDE, то интерфейс конструктивно выполнен либо штатно (набор штырьков, как в обычных дисках 2.5" IDE, встречается редко), либо в виде разъёма ZIF (Zero Insertion Force, нулевое усилие, шлейф с защёлкой). Современные диски SATA 1.8" имеют два вида конструкции разъёма — либо это Micro Sata (модифицированный штатный SATA, но с уменьшенными габаритами, а сигнальный и питающий разъёмы объединены в один и к обычному SATA шлейфу его присоединить нельзя), либо разъём LIF (Low Insertion Force, защёлки нет, поэтому необходимо небольшое усилие и предельная аккуратность при работе со шлейфом).

Также на рынке представлен ещё и так называемый MicroDrive. Это точно такой же винчестер, только длина его ещё меньше — порядка 40 мм. Внутри всё то же самое: такие же головки, очень миниатюрный диск, микросхемы, выполненные в бескорпусном исполнении. Толщина у него, как у карты Compact Flash, в этот же разъём он и вставляется — ведь аппаратно этот интерфейс является копией IDE PATA. Контактные штырьки у ответной части — разной длины; это позволяет подключать такой диск «на ходу», гарантируя, что питание на диск будет подано позже, чем подключатся остальные контакты и, конечно же, «минус» («общий провод» или «земля» — он, для обеспечения безопасности электронных схем, всегда должен подключаться первым).

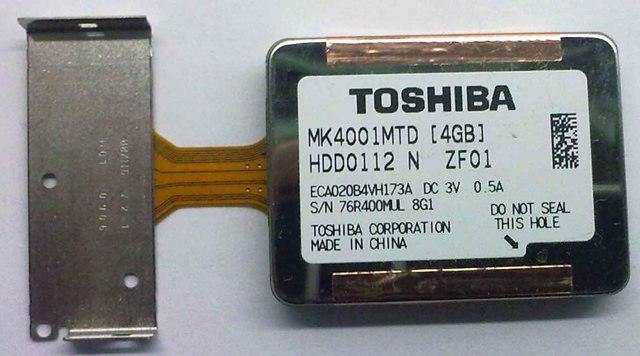

Есть ли ещё меньше? — спросит читатель. По нашим сведениям, самый миниатюрный жёсткий диск — Toshiba MK4004MTD, его объём — 4 Гб. Применяется как носитель данных в мобильном телефоне Nokia N91.

Отдельно стоит упомянуть о том, что в настоящее время на рынке представлено большое разнообразие моделей и брендов с интерфейсом SAS (Serial Attached SCSI), причём у нас создалось впечатление, что дисков с форм-фактором 2.5" среди них даже больше, чем классических 3.5". В основном это Seagate и Toshiba, иногда встречаются Hitachi и Fujitsu. Часто можно увидеть «явно брендовые» диски с наклейкой, например, от HP — однако это только видимость, реальные модели соответствуют классическим «дисковым» брендам (чаще всего, это, опять же, Seagate, что характерно) — их настоящие модели можно разглядеть, внимательно изучив наклейку, либо аккуратно сняв приклеенный поверх лэйбл, на котором обычно написано что-то вроде "Hewlett Packard Spare Part", "Lenovo", "IBM Parts" и так далее. Firmware у таких «брендовых» дисков может быть заказным и немного отличаться от стандартных (серийно выпускаемых) Seagate и прочих — обычно отличия эти незначительны и затрагивают алгоритмы работы с ошибками чтения или обработку дополнительных аппаратных датчиков для системы SMART. А иногда, что печально, и вовсе могут доставлять «головную боль» владельцу дисковой подсистемы (RAID-контроллера, сервера, NAS и других систем хранения) — некоторые бренды или их конкретные системы или изделия не допускают применение «стандартных» накопителей, вынуждая пользователя покупать «нужные» накопители в специализированных местах (например, у дилеров или представителей сервиса) по более высоким ценам. Разумеется, такая «залочка» делается исключительно микропрограммным способом на уровне BIOS в составе контроллера или сервера, и особенно неприятно, если пользователь или покупатель не знали об этой особенности до покупки.

В заключение скажем, что один из факторов популярности именно 2.5" типоразмера среди серверного сегмента накопителей — большая распространённость серверов "Unit"-стандарта (под специальную вертикальную стойку — в плоском корпусе небольшой высоты). Обычно накопители SAS работают в составе массивов RAID, а накопители 3.5" в такие серверные корпуса попросту не влезут в большом количестве, особенно в форм-фактор "Razor" («Лезвие»). Охлаждаются такие диски воздушным потоком также эффективнее, в том числе и ввиду меньшего собственного нагрева по сравнению со многими 3.5" дисками. Ещё один фактор — требования к скорости работы, в связи с чем серверные SAS накопители обычно вращают свой дисковый пакет со скоростью 10000 RPM и выше, а обеспечить беспроблемную работу и отсутствие вибраций на таких скоростях у 3.5" проблематично (даже в тех 3.5" дисках, что существовали ранее, диаметр пластин был уменьшен).


Основные отличия от 3.5" дисков

Небольшие, компактные габариты. :) Мы полагаем, что этот пункт не нуждается в детальном рассмотрении. Производители Notebook бьются за каждый кубический сантиметр свободного пространства и каждый грамм веса, и, разумеется, что при разработке конструкторы стараются уменьшить габариты настолько, насколько это возможно. Сам форм-фактор дисков не меняется, варьируется лишь их толщина. Минимальная высота диска, которая нам встречалась — 7 мм (Toshiba 0803MAT, 2 физических головки, но это диск 1.8" от видеокамеры). Из дисков 2.5" с толщиной 7 мм нам встречались Hitachi, WD и Seagate. При замене диска штатной толщины 9.5 мм на более тонкий необходимо учитывать, что по креплению они полностью совместимы.

Отсутствие 12-вольтового питания (5V only). Отсутствие питания 12V связано с особенностями схемотехники большинства моделей Notebook, а также с низким общим энергопотреблением накопителей. Никаких особенных выигрышей для электроники HDD, его схемы позиционирования или схемы управления шпиндельным двигателем такой шаг не даёт.

Отсутствие отдельного разъёма питания у IDE (PATA). Линия питания 5V у дисков IDE выведена в общую группу контактов (в этой же группе, в небольшом отдалении находятся перемычки Master/Slave). Вследствие этого диски имеют довольно уязвимое место, связанное с переходником PATA для подключения к Desktop-системе, который представляет из себя небольшую плату с разъёмом, контактными штырьками и отдельно припаянной питающей шиной с разъёмом типа Molex-"male". Неприятная особенность такого переходника — отсутствие специального ключа (залитого отверстия вместо 20 контакта разъёма), что позволяет его подключить неправильно (наоборот, либо со смещением). При этом шина питания оказывается подключенной к интерфейсной шине данных контроллера, и при включении питания диск выходит из строя в подавляющем большинстве случаев — для этого достаточно долей секунды (более детально об этом — ниже).

Сам питающий интерфейс в 2.5" IDE дисках разделён на два канала. Это "+5V logic" и "+5V Motor". От последнего питаются только схема управления позиционированием блока головок и генератор (driver) для шпиндельного двигателя. От первого — всё остальное (процессор, буферное ОЗУ, канал чтения-записи). Напряжение на "+5V Motor" пристутствует только тогда, когда это действительно необходимо, т. е., когда происходит работа с диском, в отличие от режимов наподобие sleep-mode или suspend-mode. Сделано это для понижения потребления энергии (пусть и незначительного, об этом ниже) и рассеивания тепла на микросхеме драйвера, а также для повышения помехоустойчивости электронных схем контроллера. При использовании диска через переходник оба канала питания оказываются соединены на плате переходника. У дисков SATA такого разделения нет.

Более подробно распайку контактов 2.5" IDE дисков (44 pin) можно посмотреть здесь.

Пониженное энергопотребление, опять же, связано исключительно с особенностями «среды обитания», т. е. оно играет немалую роль при питании Notebook или видеокамеры от встроенных аккумуляторов. Добиться этого позволили различные схемные решения в электронике HDD, например, пониженные обороты шпиндельного двигателя, причём настолько, что популярные программы, которые замеряют скорость вращения путем опроса метки INDEX в регистре статуса, работают крайне нестабильно, каждый раз выдавая результат, значительно отличающийся от предыдущего замера в большую или меньшую сторону. Обычно, у дисков 2.5" частота вращения составляет 3500 или 4200 RPM, а на современных дисках встречаются и стандартные 5400 и даже 7200 RPM. Но главную лепту внёс механизм SLEEP-режима (более точное название — Power management), который довольно развито организован на микропрограммном уровне. Суть его такова, что при отсутствии обращения к диску даже в течение нескольких секунд (у разных накопителей по-разному) накопитель запарковывает головки и отключает сервосистему — иногда с уменьшением оборотов двигателя (подобный ход также положительно сказывается на сроке службы пластин — теоретически уменьшается износ от воздушного трения и износ подшипника шпиндельного двигателя). При последующем обращении диск выходит в готовность довольно быстро, так как не требуется дополнительное раскручивание двигателя, на которое нужен ток существенно больший, чем при поддержании стабильного вращения. Ну и, разумеется, предусмотрено полное усыпление накопителя с остановкой двигателя, которое реализовано как на уровне операционной системы, так и на уровне BIOS. В этом режиме накопитель потребляет крайне мало электроэнергии.

Повышенная стойкость к механическим перегрузкам. Так как, в большинстве своём, эксплуатация диска 2.5" происходит в мобильной аппаратуре, к диску предъявляются соответствующие требования в плане надёжности работы, и, прежде всего, его механической части. Например, нам известен случай, когда специализированный «бронированный» Notebook, предназначенный для работы в сфере банковского учета (его стоимость примерно 5000$) упал на пол с высоты 2 метра, находясь при этом во включенном состоянии. После этого на нём можно было продолжать полноценно работать, а накопитель оказался надёжным настолько, что позволил без проблем сохранить с себя все пользовательские данные и вышел из строя только через 7 месяцев. Повышенная надёжность достигается рядом решений и факторов. Прежде всего это помещение головок в парковочную зону, если не производится обращение к диску хотя бы небольшое время. У подавляющего большинства моделей дисков головки паркуются вне магнитных поверхностей, на специальную пластиковую рампу с магнитной защёлкой. Таким образом, головки не могут повредиться, так как не ударяются о магнитную пластину. На случай, если удар «застаёт врасплох» — в каждом накопителе предусмотрен так называемый SHOCK-sensor. Это небольшая электронная схема с пьезодатчиком, которая интегрирована в контроллер HDD. Сам датчик внешним видом похож на прямоугольный кварцевый резонатор в SMD-исполнении и расположен под углом 45 градусов к осям проекции накопителя (ортогонально), что позволяет фиксировать перегрузки в обеих координатах, другими словами — одинаково хорошо зафиксируется даже встряска или незначительный удар по любой из четырех сторон корпуса накопителя. Сигнал усиливается электронной схемой и подаётся на управляющий микропроцессор контроллера HDD. При этом немедленно срабатывает аварийная схема парковки (retract), делая всё возможное, чтобы обезопасить магнитные пластины и головки к моменту удара. Одновременно, при первой возможности (если таковая будет) факт удара с некоторыми его параметрами (распределённость по времени и величина перегрузки) записываются в служебную область SMART накопителя, в специальный Error Log, предназначенный для изучения специалистами из сервисных центров для более полной картины эксплуатации диска и выноса решения о возможности гарантийного обслуживания. Также подобные логи изучаются специальной службой на заводе-производителе — FA (Failure Analysis) для составления статистики причин отказов и принятия решений о модификации и улучшении соответствующих узлов.

Подобные решения, связанные с применением SHOCK-сенсора, реализованы и в некоторых моделях 3.5" дисков. Но там эти решения полноценно не работают, т. к., во-первых, перегрузка 3.5" диска в рабочем состоянии практически гарантированно приводит к его неисправности (хотя и надо упомянуть, справедливости ради, что при некоторых неисправностях всё равно остаётся возможность прочитать Log), а во-вторых, абсолютное большинство таких перегрузок происходит тогда, когда накопитель находится отдельно от системного блока (например, в сумке или неосторожных руках пользователя). Разумеется, в этом случае анализ Error Log на предмет ударов не имеет смысла, так как зафиксировать его в служебной области диска невозможно — накопитель выключен. Именно поэтому схема сенсора предусмотрена практически во всех современных 3.5" дисках, но сам пьезодатчик на них распаян далеко не всегда. Иногда встречаются «брендовые» версии дисков, например Fujitsu MPG с наклейкой IBM — на нем схема сенсора присутствует в полном комплекте, с датчиком. Хотя на обычном накопителе датчика нет. Добавим также, что накопители с полным комплектом датчиков часто заказывают компании HP и Apple.

Также некоторый фактор надёжности добавляют низкие обороты двигателя и сам двигатель вследствие своей миниатюрности, немалую роль играет и уменьшенная масса дискового пакета. Ещё, в гермоблок подавляющего большинства дисков встроена адсорбирующая упаковка, тем самым поддерживая в накопителе требуемый безопасный уровень влажности воздуха. (К слову сказать, такая упаковка представляет из себя контейнер из эластичного материала с микропорами, заполненный силикагелем или другим веществом с подобными свойствами, и встраивается с недавнего времени и во все 3.5" диски.)

Не пугайтесь, если при повороте диска в руках вы услышите странные звуки, навроде попавшего в гермоблок инородного предмета. Это болтается антишоковый пластиковый парковщик-замок — штатная ситуация, т. е. ничего страшного.

Ну и, наконец — температура 2.5" дисков во время работы существенно ниже, чем у своих 3.5" собратьев. А перегрев любого жёсткого диска влияет на долговечность как электронных компонентов, так и головок чтения-записи.

Развитая система Security. Оговоримся, что непосредственно система безопасности на дисках 2.5" точно такая же, как и на дисках 3.5" и присутствует в АТА стандарте, начиная с ATA/ATAPI-5. Просто реализована она там довольно давно, так как была более необходима, чем в desktop компьютерах — на дисках 3.5" Security стала реализовываться позже, начиная примерно с дисков объёмом 8.4 GB (у разных моделей по-разному, например, в Quantum она появилась, начиная с модели LCT-08 из семейства LA, а у Seagate — с семейства U4, характерной особенностью которого была «антиударная» чёрная резиновая оболочка). Под безопасностью в данном случае понимается не безопасность самого диска, а безопасность данных на нём. Осуществляется это возможностью поставить на диск введённый пользователем пароль, который можно вводить впоследствии, например, при каждой загрузке операционной системы. Таким образом, человек, к которому несанкционированно попал, например, ваш Notebook, не сможет прочитать информацию с вашего диска, не зная пароль. При этом сам диск выглядит в работе совершенно исправным и корректно определяется в BIOS, но на любое чтение с диска (и на запись тоже) отвечает ошибкой. Также в системе есть особенности, например, если при попытке разблокирования ввести неверный пароль несколько раз подряд — накопитель может «замерзнуть» (freeze), т. е. вообще перестанет реагировать на какие-либо команды, и придётся выключать-включать питание HDD (делать полный рестарт). Сделано это для препятствования вычислению пароля перебором (Brute-Force).

Более подробно о системе безопасности можно почитать в последнем АТА-стандарте, который можно скачать здесь.

Таким образом, мы видим, что наличие системы Security несёт в себе не только плюсы, но и определенные минусы. Сам ввод пароля предусмотрен, обычно, в BIOS-setup вашего Notebook (как мы уже писали, в редких случаях ввод пароля возможен и в обычных ПК или моноблоках). При этом есть вероятность случайной блокировки неумелым пользователем, или некорректный ввод пароля, который, к тому же, в последствии можно еще и забыть.

В desktop системах, где применяются 3.5" накопители, удобство поддержки системы безопасности реализовано только на малом числе «брендовых» компьютеров, поэтому ввести пароль и заблокировать накопитель в стандартной системе не очень удобно, так как поддержка не реализована в BIOS и возможности ввода пароля на загрузочный HDD нет. Блокировка (а также и снятие пароля) в данном случае производится, при необходимости, через АТА интерфейс HDD с помощью специальных утилит, например, Victoria (см. в разделе "ссылки"). Но, в широкую практику это ещё не вошло и не войдёт, видимо, ещё долго. Но зато постепенно входит в практику установка пароля на HDD без ведома пользователя. Такая установка выступает как механизм защиты и не предполагает какого-либо интерфейса для ввода пароля (команда временной разблокировки подаётся самим оборудованием всякий раз после очередного старта или перед процессом загрузки, а сам пароль храниться в ПЗУ/Flash оборудования, часто в зашифрованном виде). Цель у производителя одна — максимально затруднить «простую» замену жёсткого диска обычным пользователем, вынудив тем самым обращаться только в официальные сервисы и, соответственно, переплачивать (иногда сильно). Либо затруднить клонирование накопителя. Часто применяется в мультимедийных системах автомобилей, в профессиональных СХД (например, HP ProStor) и много где ещё. Однажды нам пожаловался один клиент — владелец ноутбука от DELL. Не смог сделать клон внутреннего HDD. Оказалось, что пароль на диске стоял уже с завода.

Для того, чтобы действительно «закрыть» содержимое конкретного раздела диска от посторонних, целесообразно воспользоваться более надёжными методами — например, зашифровать раздел алгоритмом AES-256, используя программу TrueCrypt или ей подобную. Пароль, правда, забывать уже ни в коем случае нельзя — найти специалистов, которым удастся открыть контейнер, не зная пароля и/или ключевого файла, у вас не получится ни за какие деньги. Взлому данные алгоритмы не поддаются, а метод перебора (используя, естественно, сверхмощные компьютеры, объединённые в кластерные системы) потенциально возможен, но всё равно нерентабелен ввиду неопределённых (и, как правило, очень больших) сроков и полного отсутствия каких-либо гарантий. Реальные случаи эффективного взлома таких систем миру пока неизвестны. Отдельно стоит обозначить и некоторые сложности при восстановлении данных из такого контейнера (или целиком зашифрованного раздела, не важно), если он частично повреждён. Мы уже разработали соответствующие технологии, которые позволяют восстановить данные из такого контейнера, если в нём имееются участки, не прочитанные из-за дефектов носителя (последствия повреждений будут такие же, как если бы контейнер представлял собой просто незашифрованный образ раздела). Разумеется, это работает только в случае, когда пароль и/или ключевой файл известны. Ограничение у технологии только одно: обязательная целостность служебной информации, в которой находятся хэши ключей шифрования (без этих таблиц принципиально невозможна расшифровка даже исправного, в остальном, контейнера).


Особенности эксплуатации

Исходя из особенностей дисков форм-фактора 2.5" и перечисленных выше отличий их от стандартных дисков 3.5", можно смело утверждать, что эти диски, по многочисленным причинам, не предназначены для эксплуатации в desktop-системах, но, несмотря на это, специалисты нашего центра регулярно наблюдают противоположное явление. Большинство плюсов дисков становятся при этом просто не нужны, а по техническим характеристикам такие диски обычно отстают от своих 3.5" коллег. Более того, эти диски очень чувствительны к качеству питания, которое в большинстве desktop-систем несколько ниже, чем в Notebook. Немалый минус имеет и упомянутый выше переходник для подключения питания и шлейфа IDE. Контакт переходника с диском при этом ненадёжный и может барахлить, что может послужить причиной сбоев. Также постоянный уход диска в спящий режим на обычном ПК (где, обычно, установлены 3.5" диски) просто мешает работать из-за пауз на запарковку и распарковку головок (на Notebook этот момент простителен, так как продолжительная работа от аккумуляторов там важнее, да и происходит это у 2.5" дисков гораздо быстрее, иногда меньше секунды).

Разумеется, на данный момент ситуация немного изменилась — диски 2.5" форм-фактора стали вполне «полноправными». Сейчас их штатно ставят и в так называемые моноблоки, а ведь это тоже, по сути, Desktop-система. Плюсы дисков тоже стали цениться: многие обращают внимание и на энергопотребление, и на шум, и на габариты. Производительность — если и не сравнялась, то хотя бы приблизилась к приемлемому уровню. Цены, опять же, практически такие же, как на диски 3.5", либо не намного дороже (здесь больше заметна разница именно в специализированных сегментах, например разница по серии WD RED составляет чуть более 1000 рублей при стоимости 5550 руб. за 2.5" вариант и 4470 за 3.5"). По всей видимости, рассуждения о "предназначениях" того или иного форм-фактора придётся оставить в прошлом.

Неприятность таит в себе и сам переходник. Как мы уже упоминали выше, его можно случайно подключить наоборот, и при этом после включения питания диск выходит из строя с практически 100%-ной вероятностью. При этом обычно выгорает интерфейсная микросхема (CPU), часто заодно и другие компоненты. Восстановить при этом диск можно только полностью заменив плату электроники, с учётом настроек конкретной платы на гермоблок. Но бывало, что иногда и везло — сгорала только одна из печатных дорожек на переходнике или на плате контроллера диска, либо перегорал предохранитель.

По поводу переходников можем заметить, что их бывает, как минимум ТРИ разных типа и подключаются они все по-разному. В любом случае, производя подключение диска через переходник, вы делаете это на свой страх и риск. Питающая шина находится на стороне, противоположной перемычкам Master/Slave. Поэтому, для пущей уверенности необходимо проследить печатную дорожку на плате переходника, которая соединена с проводом +5В. Для полноты картины предлагаем еще раз изучить распайку разъёма здесь. Если вы не уверены в своих действиях — ни в коем случае не включайте накопитель через переходник сами. А если у вас есть возможность, лучше покажите диск нам. Тем самым вы предотвратите выход вашего диска из строя из-за неумелых действий, так как мы подключим переходник заведомо правильно (вероятность неверного подключения будет исключена), это, разумеется, бесплатно.

Еще одна область применения мобильных HDD навеяна новыми технологиями и возросшими потребностями пользователей в переносе информации между компьютерами. Постепенно входят в моду переносные USB диски. Они представляют из себя коробочку, в которой расположен обыкновенный 2.5" диск и контроллер для подключения IDE или SATA устройства к USB шине. Иногда коробочка снабжена декоративной веревочкой для переноски. Питание диска производится непосредственно от USB шины, но в некоторых адаптерах можно подключить и внешнее. Неисправности дисков при такой эксплуатации уже не связаны с неправильной подачей питания и прочих необратимых факторов, а составляют штатный спектр, который встречается и на 3.5" винчестерах. Основной из них, как уже упоминалось выше — механическая перегрузка. Ну а по поводу «моды» — конечно же, всё поменялось: переносной диск есть в арсенале почти у каждого. Даже если вам не нужно часто переносить большие объёмы информации (для небольших объёмов целесообразно использовать, всё же, USB-Flash накопитель, а не HDD), мы всё равно считаем, что такой диск должен быть «в хозяйстве» у каждого пользователя компьютера — хотя бы для бэкапа (BACKUP, резервного копирования).

В заключение мы хотим призвать пользователей не эксплуатировать диски 2.5" в настольных ПК, а использовать их только там, где они предназначены, например, в Notebook или в домашних медиаплеерах. Именно там эти диски чувствуют себя, как рыба в воде, и работают долго и безотказно.
